微波器件

频率：DC-110GHz，波同转换器，衰减器，负载等，支持定制。
波导主体材料：黄铜/镀金
同轴体材料：不锈钢/钝化

WR15,WR19,WR22

No. 型号 频率
（GHz）		 VSWR
（Max）		 IL
（Min）		 WG Type
（EIA）		 法兰
类型		 连接器 材质 PDF下载 购买链接
1 AA-620WCA1.85K 50-65 2.0 1.5dB WR15 FUGP 1.85 Female Copper PDF 购买
2 AA-500WCA2.4K 39.2-59.6 1.8 1.2dB WR19 FUGP 2.4 Female Copper PDF 购买

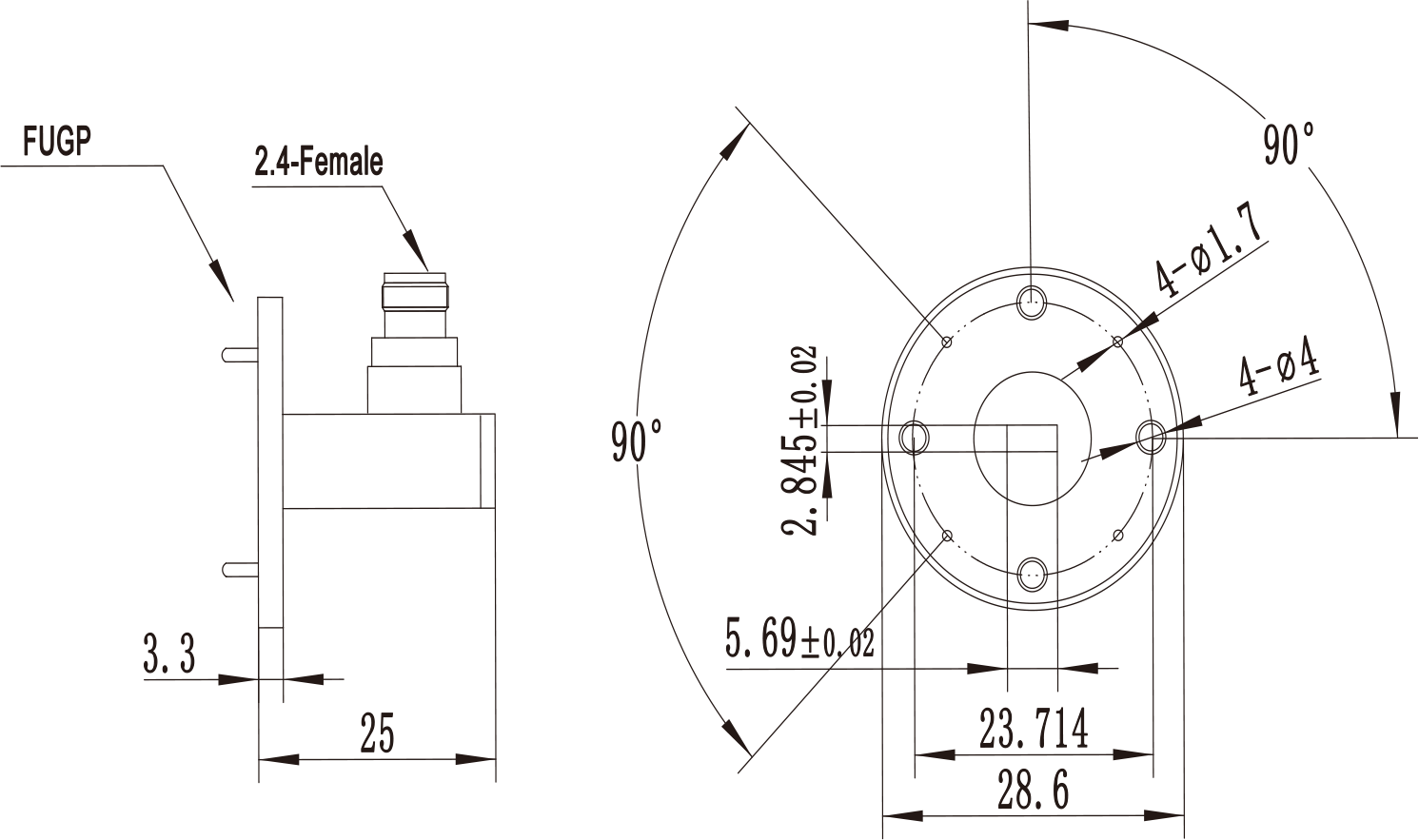

3 AA-400WCA2.4K 33-50 1.6 1dB WR22 FUGP 2.4 Female Copper PDF 购买

WR28,WR34,WR42

No. 型号 频率
（GHz）		 VSWR
（Max）		 IL
（Min）		 WG Type
（EIA）		 法兰
类型		 连接器 材质 PDF下载 购买链接
4 AA-320WCA2.92K 26.5-40 1.25 0.3dB WR28 FBP/FBM/FBE 2.92 Female Copper PDF 购买
5 AA-260WCASMA-K 21.7-33 1.3 0.3dB WR34 FBP/FBM/FBE SMA Female Copper/ Aluminum PDF 购买

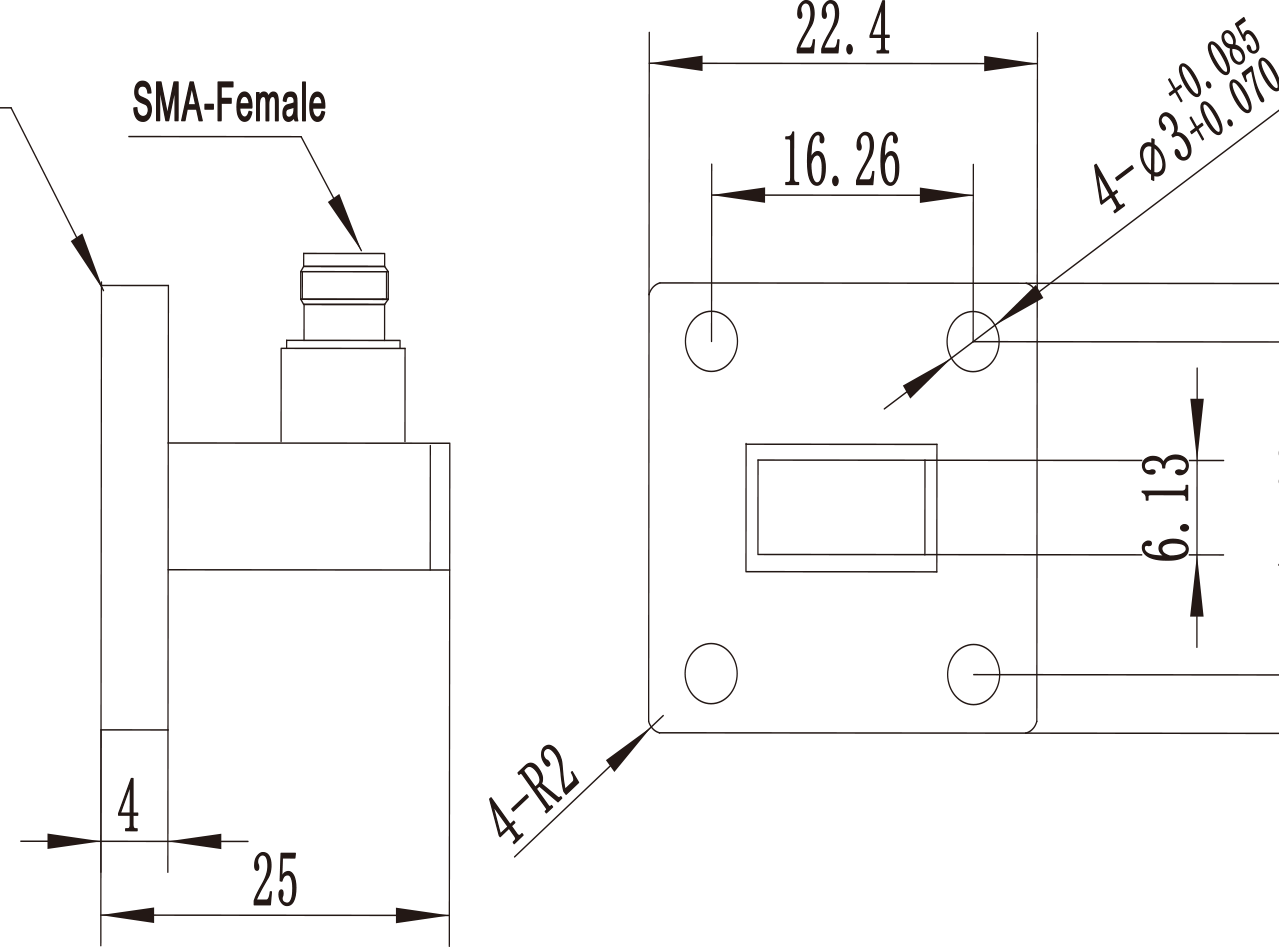

6 AA-220WCASK 17.6-26.7 1.25 0.2dB WR42 FBP/FBM/FBE SMA Female Copper/ Aluminum PDF 购买

WR51,WR62,WR75

No. 型号 频率
（GHz）		 VSWR
（Max）		 IL
（Min）		 WG Type
（EIA）		 法兰
类型		 连接器 材质 PDF下载 购买链接

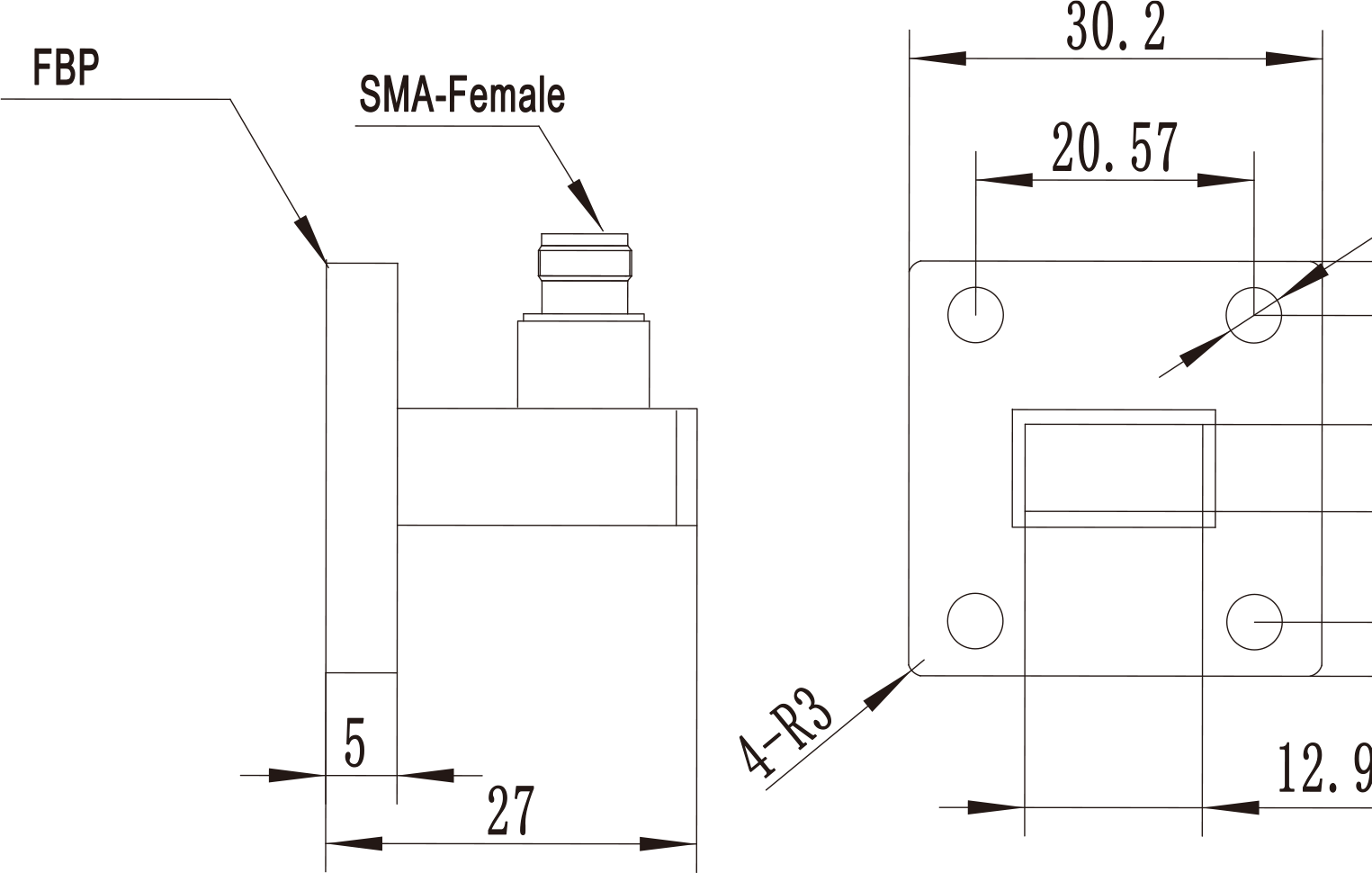

7 AA-180WCASK 14.5-22 1.25 0.3dB WR51 FBP/FBM/FBE SMA Female Copper/ Aluminum PDF 购买
8 AA-140WCA 11.9-18 1.25 0.2dB WR62 FBP/FBM/FBE SMA/N Female Copper/ Aluminum PDF 购买
9 AA-120WCA 9.84-15 1.25 0.2dB WR75 FBP/FBM/FBE SMA/N Female Copper/ Aluminum PDF 购买

WR90,WR112,WR137

No. 型号 频率
（GHz）		 VSWR
（Max）		 IL
（Min）		 WG Type
（EIA）		 法兰
类型		 连接器 材质 PDF下载 购买链接
10 AA-100WCA 8.2-12.4 1.25 0.2dB WR90 FBP/FBM/FBE/FDP/FD SMA/N Female Copper/ Aluminum PDF 购买
11 AA-84WCA 6.57-9.99 1.25 0.2dB WR112 FBP/FBM/FBE/FDP/FD SMA/N Female Copper/ Aluminum PDF 购买

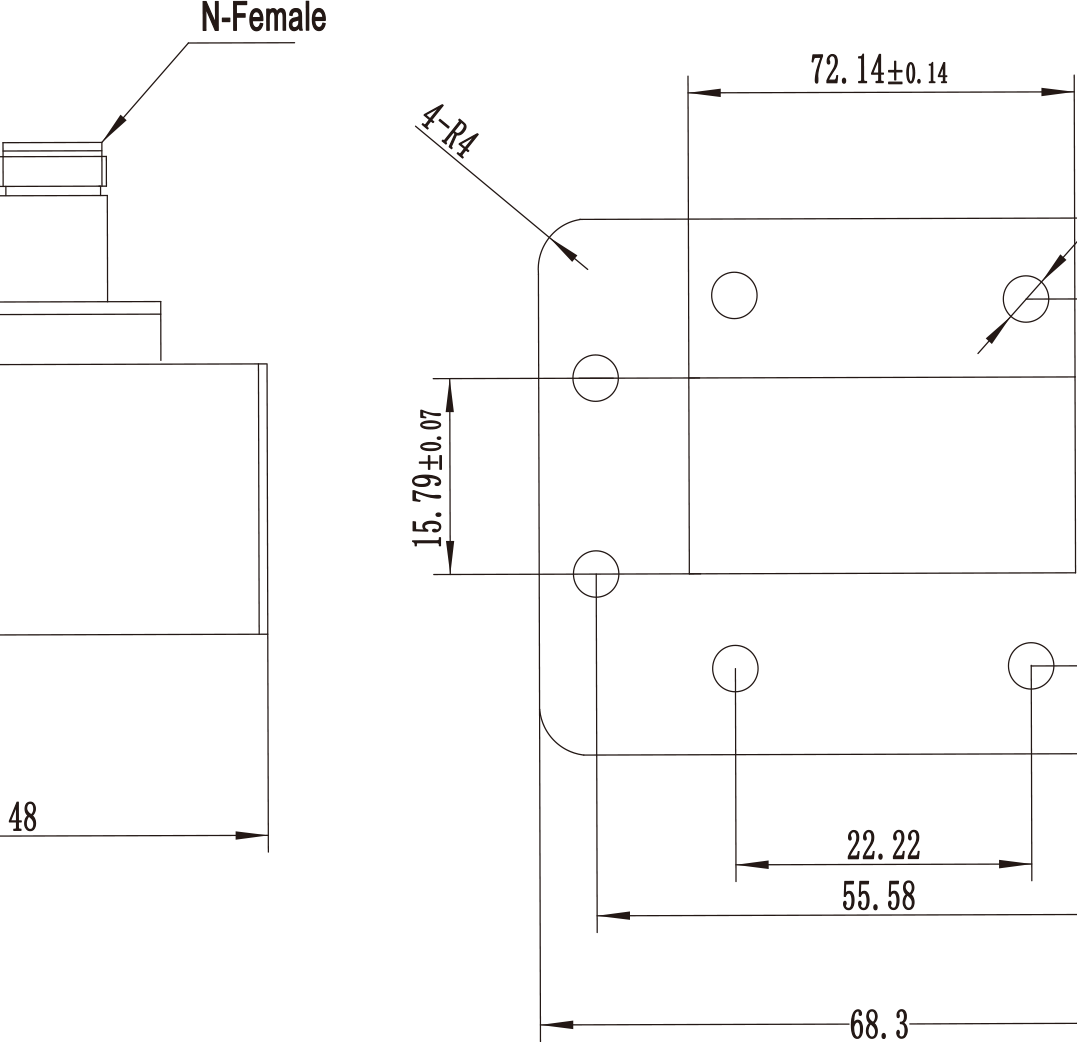

12 AA-70WCA 5.38-8.17 1.25 0.15dB WR137 FDP/FDM SMA/N Female Copper/ Aluminum PDF 购买

WR159,WR187,WR229

No. 型号 频率
（GHz）		 VSWR
（Max）		 IL
（Min）		 WG Type
（EIA）		 法兰
类型		 连接器 材质 PDF下载 购买链接
13 AA-58WCA 4.9-7.05 1.25 0.15dB WR159 FDP/FDM SMA/N Female Copper/ Aluminum PDF 购买
14 AA-48WCAN 3.94-5.99 1.25 0.15dB WR187 FDP/FDM N Female Copper/ Aluminum PDF 购买
15 AA-40WCAN 3.22-4.9 1.25 0.15dB WR229 FDP/FDM N Female Copper/ Aluminum PDF 购买

WR284,WR340,WR430

No. 型号 频率
（GHz）		 VSWR
（Max）		 IL
（Min）		 WG Type
（EIA）		 法兰
类型		 连接器 材质 PDF下载 购买链接
16 AA-32WCAN 2.60-3.95 1.25 0.15dB WR284 FDP/FDM N Female Copper/ Aluminum PDF 购买
17 AA-26WCAN 2.17-3.30 1.25 0.1dB WR340 FDP/FDM N Female Copper/ Aluminum PDF 购买
17 AA-26WCAN 1.72-2.61 1.25 0.1dB WR430 FDP/FDM N Female Copper/ Aluminum PDF 购买

WR510,WR650

No. 型号 频率
（GHz）		 VSWR
（Max）		 IL
（Min）		 WG Type
（EIA）		 法兰
类型		 连接器 材质 PDF下载 购买链接
18 AA-18WCAN 1.45-2.2 1.25 0.1dB WR510 FDP/FDM N Female Aluminum PDF 购买
19 AA-14WCAN 1.13-1.73 1.25 0.1dB WR650 FDP/FDM N Female Aluminum PDF 购买
* 功率数值是在标准环境、标准条件下多次测试获得的平均值；
** 线缆尺寸是近似值，以实际尺寸为准。
